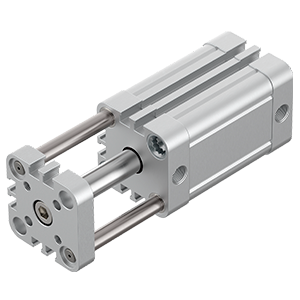

Серия KVTDN

Ø 20...100 мм

Совместимость и взаимозаменяемость

Установочные, присоединительные и габаритные размеры: по стандарту К-ВЭЛВ
Совместимы с присоединительными крепёжными фланцами, выполненными по стандарту ISO 15552

Функциональные особенности

Противоповоротная площадка (траверса) предотвращает скручивания
Только для легкой нагрузки
Имеет компактные габаритные размеры для установки в ограниченном пространстве
Ремонтопригодны
Демпфирование: упругое нерегулируемое [P]
Тип: двустороннего действия
Удобная установка магнитных датчиков положения поршня:
- – в Т-паз с трех сторон
- – Без демонтажа цилиндра
- – Стандартные датчики в квадратном корпусе

Диаметр поршня

Стандартный ход

5 – 10 – 15 – 25 – 40 – 50 – 80 – 100 – 120 – 160 – 200 – 250 – 300 – 320 – 400 мм
По запросу — любая нестандартная величина хода: от 5 мм и до 400 мм, шаг 1 мм

Обозначения при заказе
